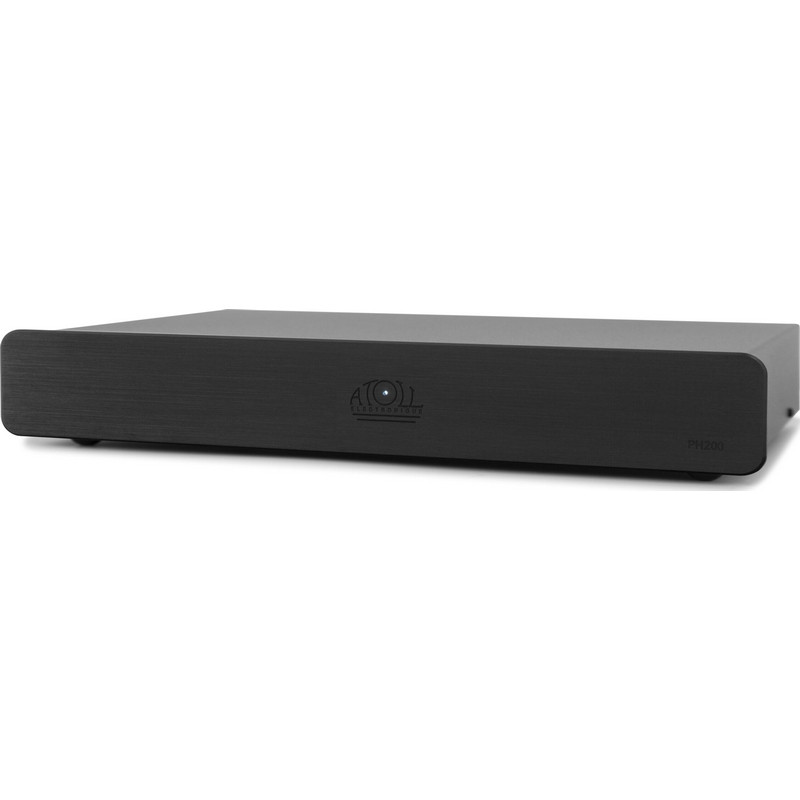

Atoll PH200
Le préampli phono PH200 est un module externe qui dispose d’une alimentation spécifique composée de 2 transformateurs haut de gamme (un par canal) à très faible bruit ainsi que de 4 régulateurs de tension.
L’ensemble est blindé par un coffret en métal afin de préserver toutes interférences sur les étages audio.
Entièrement à composants discrets, il n’intègre aucun condensateur de liaison. Les configurations (MM/MC, impédance d’entrée) sont directement accessibles par l’arrière du châssis.

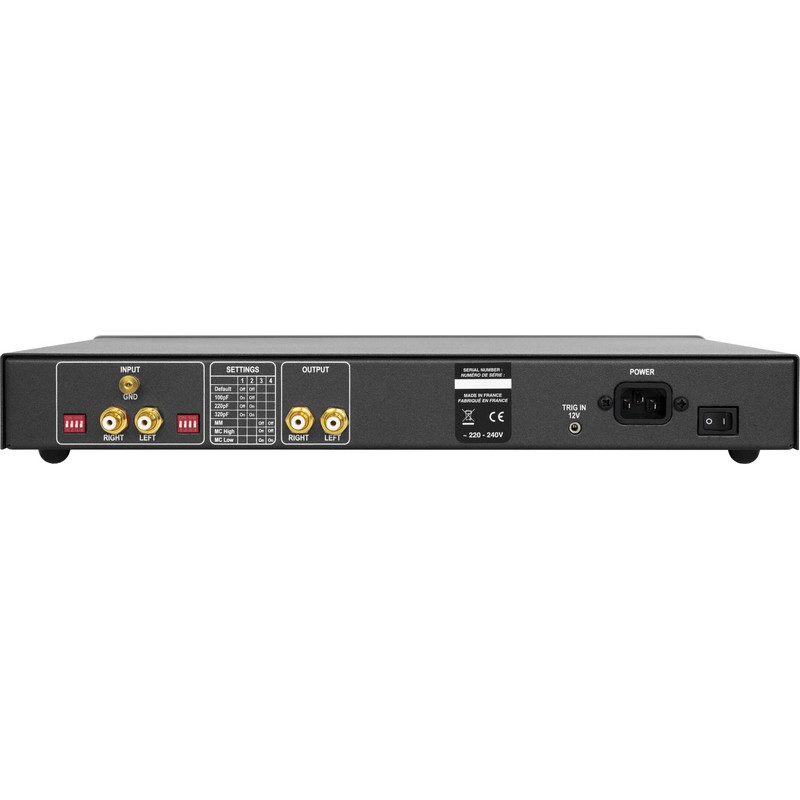

Masse
1 Sortie du signal du module.
1 Entrée du signal de la platine.
Bloc de paramétrages (voie Gauche).
Bloc de paramétrages (voie Droite).
1 Entrée Trigger 12V.
Alimentation : 7 VA
Total capacitif : 54 400 µF
Type de cellules : MM / MC
Impédance d’entrée : 47 kΩ
Capacité d’entrée : Rien / 100 pF / 220 pF / 320 pF(*)
Gain MM : 40 dB
Gain MC haut niveau : 47 dB(*)
Gain MC bas niveau : 60 dB(*)
Rapport signal/bruit à 1 kHz : 80 dB
Diaphonie à 1 kHz : <-86 dB
THD : 0,05 %
Dimensions : 440×295×63 mm
Poids : 5 Kg
(*) Selon position des interrupteurs.
PRÉAMPLIFICATEUR PHONO
Face avant en aluminium brossé de 8 mm.
Condensateurs de filtrage RIAA à technologie mica argenté.
2 transformateurs linéaires très faible bruit 3,5 VA chacun.
4 alimentations régulées.
Total capacitif : 54 400 µF.
Impédance d’entrée : 47 kΩ.
Capacité d’entrée : Rien / 100 pF / 220 pF / 320 pF(*).
Gain MM : 40 dB (*).
Gain MC haut niveau : 47 dB (*).
Gain MC bas niveau : 60 dB (*).
Rapport Signal/Bruit à 1 kHz : 80 dB.
Diaphonie à 1 kHz : < -86 dB.
Réponse en fréquence (20 Hz – 20 kHz) : < 0,1 dB.
THD : 0,05%.
(*) Selon position des interrupteurs.
